ZEISS OPMI LUMERA 700
PRODOTTO

ZEISS OPMI LUMERA 700 Il microscopio per il successo in ogni specialità oftalmica: il microscopio per ogni specialità oftalmica

Che si tratti di preservare o ripristinare la vista di un paziente, OPMI LUMERA® 700 di ZEISS è il microscopio operatorio per ogni specialità oftalmica. Prova l’allineamento markerless delle IOL e il sistema integrato di imaging OCT intraoperatorio3 in un dispositivo all-in-one, realizzato dal leader di mercato dei microscopi oftalmici.

OPMI LUMERA 700 di ZEISS è pensato per supportare le tue procedure operatorie. Fa parte di ZEISS Cataract Suite, che comprende prodotti all’avanguardia concepiti per essere integrati nelle procedure di allineamento markerless delle IOL toriche.

Mettiti in contatto con noi
  • Allineamento markerless della IOL torica
  • Immagini più dettagliate
  • Attività didattica

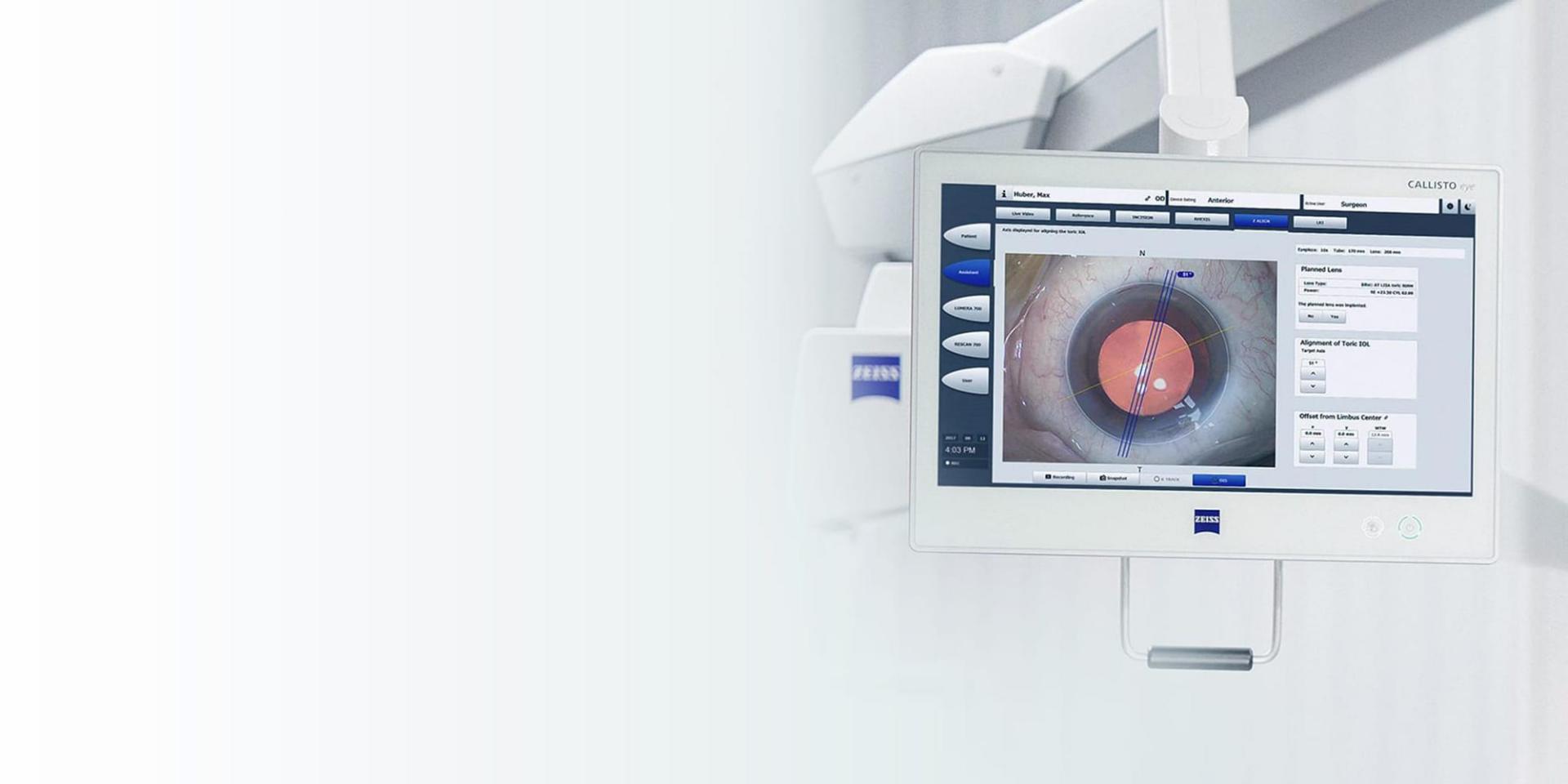

Allineamento senza marcature della IOL torica

Allineamento markerless della IOL torica

Con l’allineamento senza marcature di ZEISS CALLISTO eye® è possibile saltare completamente le fasi di marcatura manuale per un allineamento efficiente2 e preciso1 delle IOL toriche per ridurre l’astigmatismo residuo. Per tutti gli interventi di cataratta, ZEISS OPMI LUMERA 700 offre viste anteriori eccezionali e funzioni di assistenza precise1 grazie all’illuminazione SCI brevettata, all’ottica ZEISS e a ZEISS CALLISTO eye.

Per saperne di più

Allineamento markerless della IOL torica

Vedere meglio per una chirurgia della cataratta di successo

  • Assistenza nella chirurgia della cataratta: le funzioni di assistenza di ZEISS CALLISTO eye sono completamente controllate dal chirurgo tramite un interruttore a pedale o impugnature.
  • Ottieni un allineamento senza marcature efficiente2 delle IOL: i dati vengono trasferiti senza problemi a CALLISTO eye da IOLMaster® di ZEISS per creare sovrimpressioni nell’oculare.
  • Efficienza garantita: risparmia tempo e riduci l’astigmatismo residuo3 evitando la marcatura manuale in fase preoperatoria, il trasferimento manuale dei dati e la marcatura manuale intraoperatoria.
  • Setting chirurgico migliorato: ottimizza l’intensità della luce, l’ingrandimento e la centratura dell’immagine dal vivo con il controllo guidato della qualità dell’immagine.
  • Dettagli eccezionali: la consolidata illuminazione coassiale stereo (SCI) offre un riflesso rosso altamente stabile e ad alto contrasto, anche in caso di cataratta avanzata.

Riesco a risparmiare 6 minuti per ogni paziente e la precisione di allineamento è migliore del 40% rispetto alla marcatura manuale.

Wolfgang Mayer

Dr., Clinica Oculistica dell’Università di Monaco di Baviera, Germania
Immagini più dettagliate

Immagini più dettagliate

Le immagini OCT4 intraoperatorie integrate di ZEISS OPMI LUMERA 700 consentono una visualizzazione chiara in ciascun intervento chirurgico, contribuendo a raggiungere risultati eccellenti. Prova la massima chiarezza e la possibilità di rilevare informazioni cruciali durante le procedure chirurgiche. Alcuni studi hanno rivelato che l’OCT intraoperatorio4 di ZEISS supporta un processo decisionale più rapido4.

Per saperne di più

Immagini più dettagliate

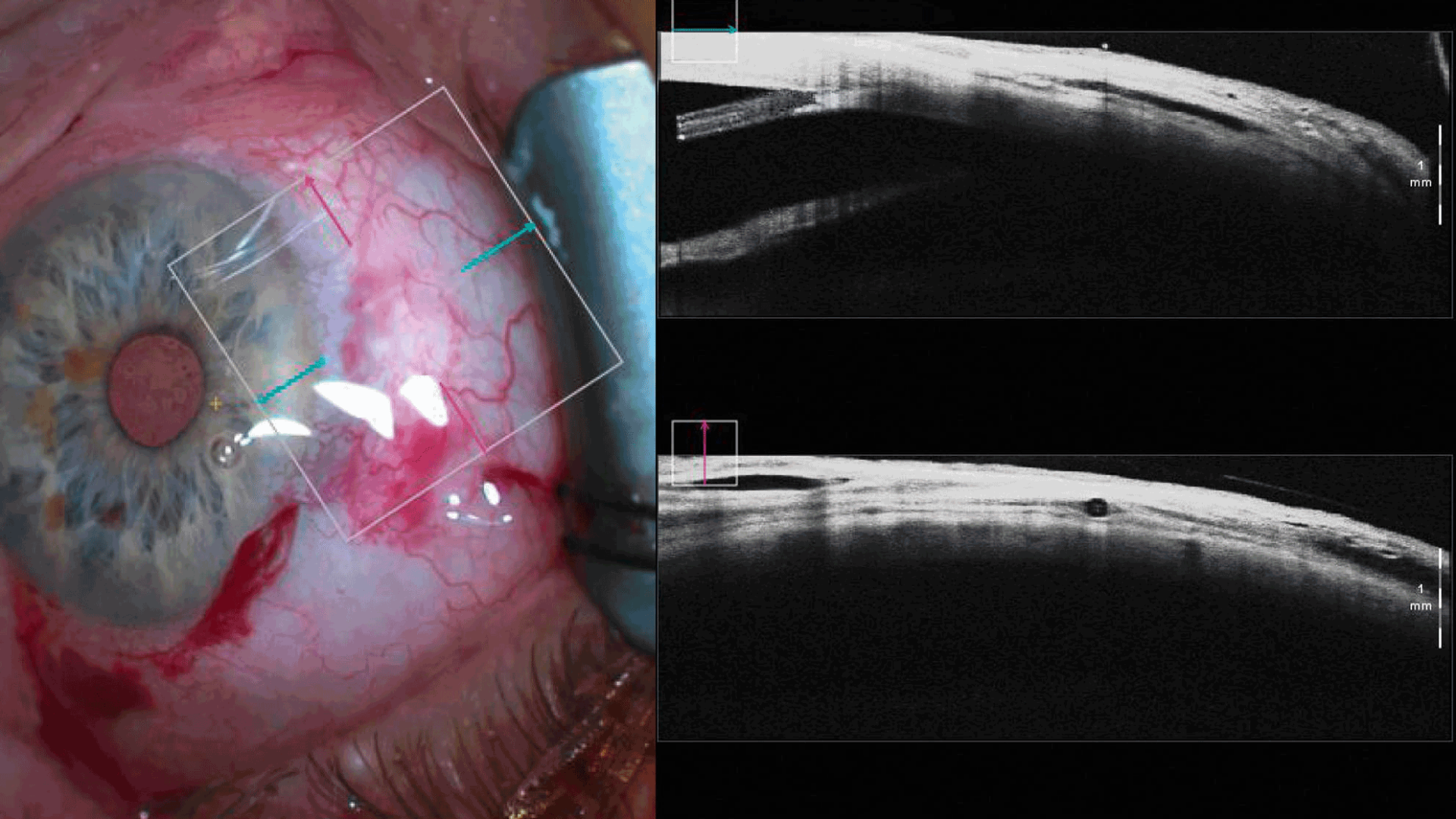

Vedere meglio per una chirurgia del glaucoma di successo

  • Decisioni più consapevoli: le immagini OCT4 intraoperatorie computerizzate, prive di distorsioni, consentono di visualizzare strutture dettagliate nella forma fisiologica corretta.
  • Massima concentrazione: il localizzatore XY automatico mantiene la posizione di scansione selezionata dell’OCT intraoperatorio4 e compensa i movimenti dell’occhio o del microscopio.
  • Protezione della retina: il filtro di protezione della retina integrato protegge la retina dall’eccessiva esposizione alla luce.
  • Straordinaria flessibilità: inclina la testa del microscopio secondo necessità per osservare meglio l’angolo iridocorneale.

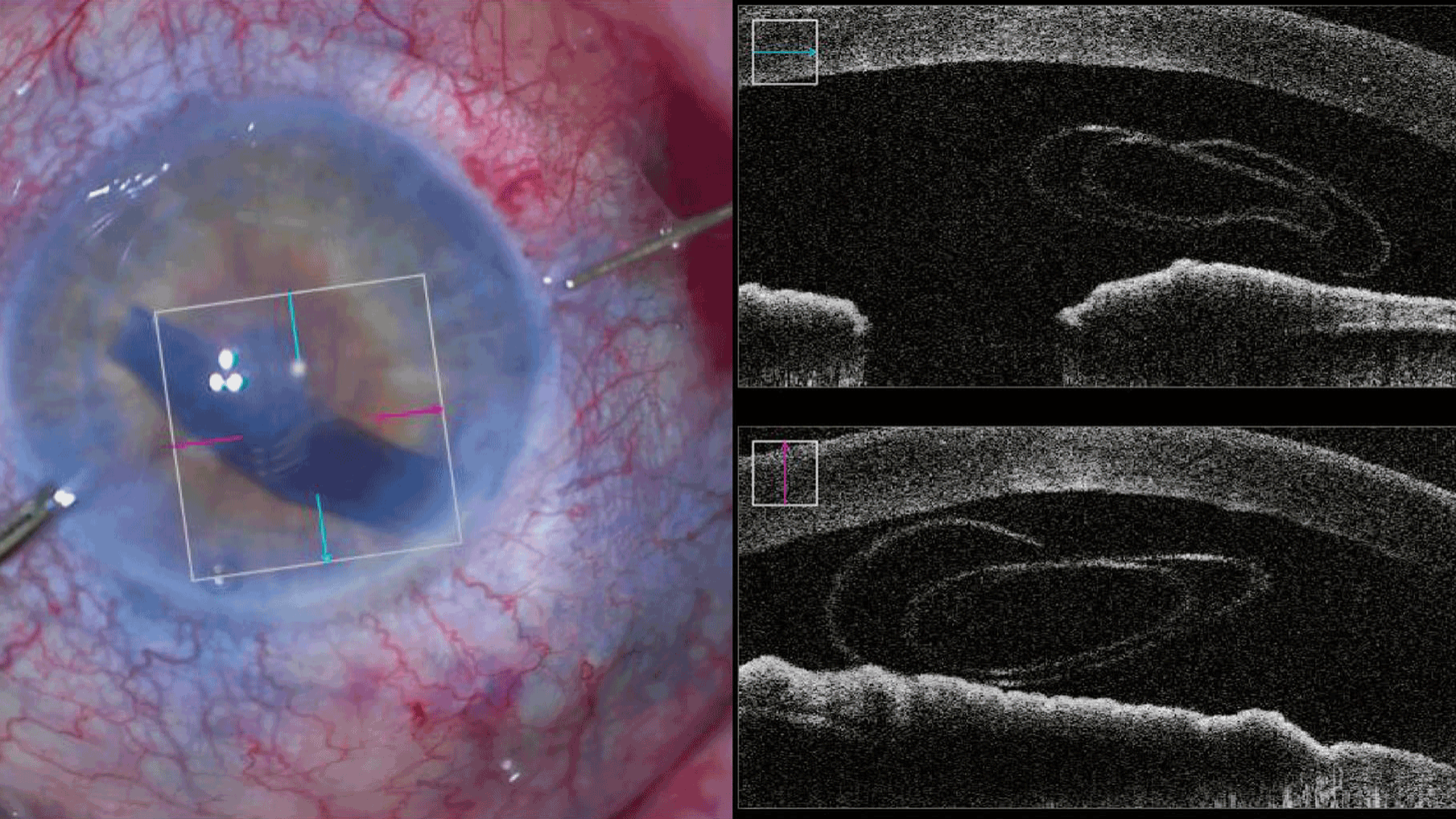

Vedere meglio per una chirurgia della cornea di successo

  • Decisioni più rapide: passa rapidamente dalle scansioni OCT ad alta risoluzione (scansione nel tessuto a 2,9 mm di profondità) alle ampie immagini panoramiche (scansione nel tessuto a 5,8 mm di profondità) per visualizzare e valutare l’orientamento del lenticolo corneale.
  • Risparmia tempo con un semplice monitoraggio del graft: nelle procedure DMEK, monitora l’orientamento del graft, valuta l’interfaccia con la cornea del paziente e verifica il corretto posizionamento del graft stesso.
  • Procedura “big-bubble” sicura: valuta meglio la profondità della dissezione della DALK utilizzando l’imaging OCT e riduci il rischio di perforazione.
  • Integrazione completa: la lampada a fessura integrata6 dispone di quattro fessure di diversa ampiezza con possibilità di movimento verso sinistra e verso destra per semplificare l’osservazione della cornea e della camera anteriore.

Vedere meglio per una chirurgia della retina di successo

  • Immagini OCT straordinarie: l’OCT intraoperatorio4 integrato aggiunge una terza dimensione in tempo reale alle capacità di visualizzare le strutture trasparenti dell’occhio.
  • Massima concentrazione: il localizzatore XY automatico mantiene la posizione di scansione selezionata dell’OCT intraoperatorio4 e compensa i movimenti dell’occhio o del microscopio.
  • Completa l’intervento chirurgico in sicurezza: controlla che tutto il residuo di membrana sia stato rimosso completamente a seguito dei peeling ILM con l’imaging OCT4 e rileva i fori maculari.
  • Per maggiori dettagli: ZEISS RESIGHT 700 fornisce visioni dettagliate della retina, consentendo al chirurgo di cambiare rapidamente ingrandimento e di rimanere concentrato sull’area di interesse.
Per una visualizzazione periferica e una chiara panoramica durante la vitrectomia
Per un elevato ingrandimento della macula
  • 1

    Team di ricerca VIROS del Prof. Findl: dati clinici del Dr. Varsits “Deviation between the postoperative (at the end of surgery in the operating room) and aimed IOL axes was 0.52 degrees± 0.56 (SD)” pubblicato in J Cataract Refract Surg 2019; 45:1234–1238 e dati clinici del Dr. Hirnschall presentati all’ESCRS 2013.
  • 2

    Dati clinici del Dr. Mayer: “Toric IOL implantation was significantly faster using digital marking” pubblicato in J Cataract Refract Surg 2017; 43:1281–1286.
  • 3

    Dati clinici del Dr. Black presentati all’ESCRS 2014: il 99% dei pazienti aveva un cilindro refrattivo postoperatorio di +/- 0,50 D.
  • 4

    ZEISS RESCAN 700
  • 5

    Dati clinici di Cost B, Goshe JM, Srivastava S, Ehlers JP pubblicati in Am J Ophthalmol. Settembre 2015; Intraoperative optical coherence tomography-assisted descemet membrane endothelial keratoplasty in the DISCOVER study.
  • 6

    Non disponibile in combinazione con l’OCT intraoperatorio.
Attività didattica

Attività didattica

ZEISS OPMI LUMERA 700 è dotato di strumenti eccellenti per migliorare l’esperienza di apprendimento, fornendo agli studenti una chiara comprensione del processo chirurgico. Sia durante l’intervento, osservando attraverso il microscopio dell’assistente, sia in fase di revisione una volta conclusa l’operazione, ZEISS fornisce immagini con un contrasto e un colore ottimi e un’elevata risoluzione.

Per saperne di più

Attività didattica

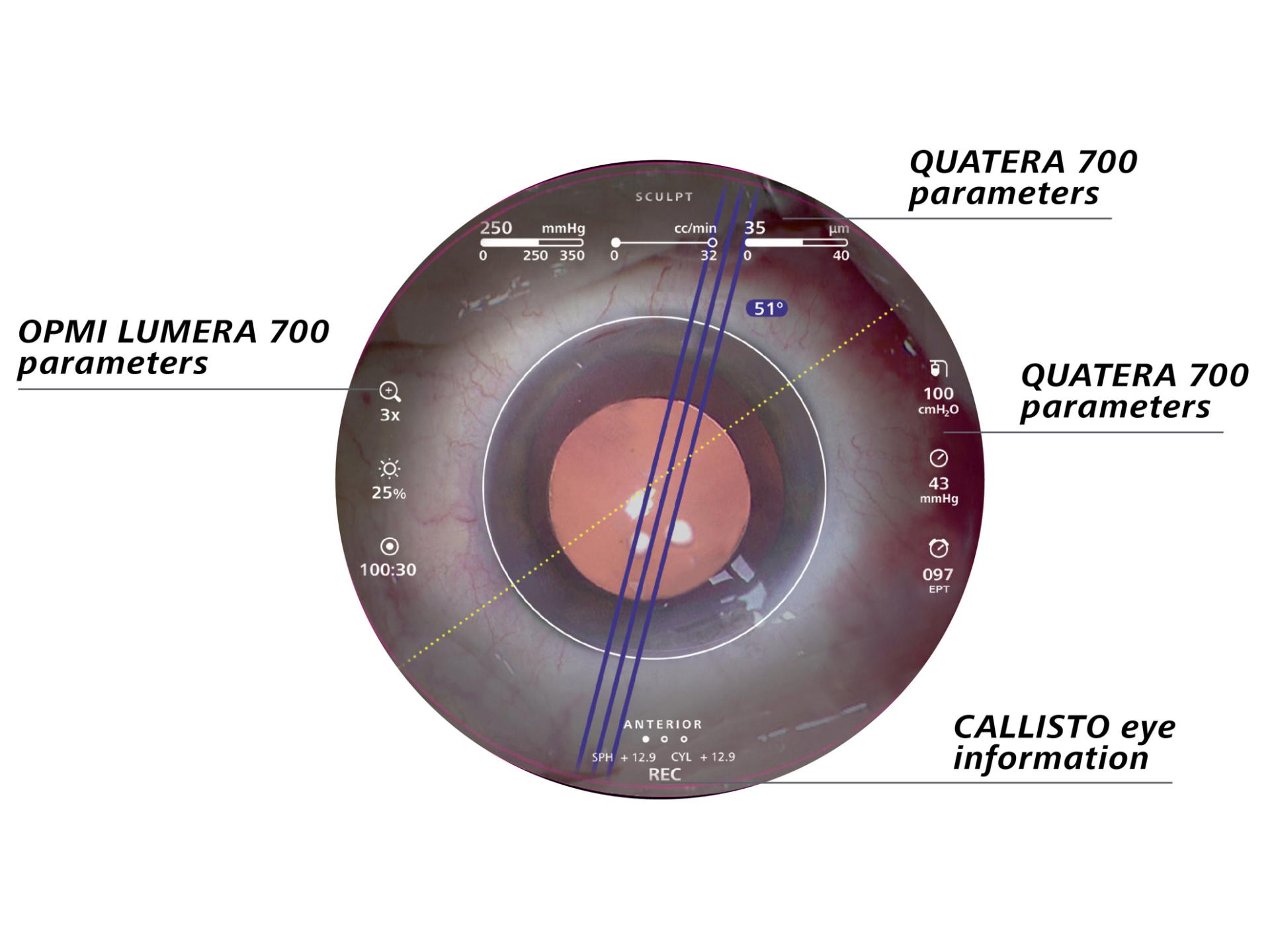

Condividere ciò che si osserva durante l'operazione

  • Registra tutto: utilizza un dispositivo USB per documentare la vista dal Cockpit, le funzioni di assistenza e le immagini dell’OCT1 intraoperatorio, mentre ZEISS CALLISTO eye, insieme a un sistema di gestione dei dati come FORUM di ZEISS, registra le immagini in diretta su più unità.
  • Condividi tutti i dettagli: il nuovo Cockpit di ZEISS CALLISTO eye consente a medici e studenti di vedere i dati nell’oculare, da tutti i dispositivi collegati.
  • 1

    Team di ricerca VIROS del Prof. Findl: dati clinici del Dr. Varsits “Deviation between the postoperative (at the end of surgery in the operating room) and aimed IOL axes was 0.52 degrees± 0.56 (SD)” pubblicato in J Cataract Refract Surg 2019; 45:1234–1238 e dati clinici del Dr. Hirnschall presentati all’ESCRS 2013.
  • 2

    Dati clinici del Dr. Mayer: “Toric IOL implantation was significantly faster using digital marking” pubblicato in J Cataract Refract Surg 2017; 43:1281–1286.
  • 3

    Dati clinici del Dr. Black presentati all’ESCRS 2014: il 99% dei pazienti aveva un cilindro refrattivo postoperatorio di +/- 0,50 D.
  • 4

    ZEISS RESCAN 700
  • 5

    Dati clinici di Cost B, Goshe JM, Srivastava S, Ehlers JP pubblicati in Am J Ophthalmol. Settembre 2015; Intraoperative optical coherence tomography-assisted descemet membrane endothelial keratoplasty in the DISCOVER study.
  • 6

    Non disponibile in combinazione con l’OCT intraoperatorio.

Download

  • Anteprima immagine di OPMI LUMERA 700 brochure IT

    OPMI LUMERA 700 brochure IT

    Dimensione file: 1 MB
    Scarica

Specifiche

OPMI LUMERA 700 di ZEISS

Microscopio operatorio
Sistema zoom motorizzato con lenti apocromatiche; rapporto zoom 1:6
Fattore di ingrandimento = 0,4× – 2,4×
Messa a fuoco: elettrica / motorizzata, range di messa a fuoco: 70 mm
Lente obiettivo: f = 200 mm (opzionale anche f = 175 mm oppure f = 225 mm con anello di supporto)

Tubo binoculare: Invertertube E (opzionale anche Invertertube, tubo orientabile a 180°, f = 170 mm, tubo inclinato, f = 170 mm)
Oculare grandangolare 10× (opzionale anche 12,5×)

Sorgente di luce
SCI: illuminazione stereo coassiale e a campo intero

Illuminazione a fibra ottica Superlux® Eye:

  • Lampada allo xeno con riflettori ad arco corto con filtro HaMode
  • Lampada di riserva nell’alloggiamento della lampada principale; può essere fatta scorrere manualmente in posizione

Illuminazione LED a fibra ottica:

  • Temperatura del colore simile alla luce del giorno
  • Durata di 50.000 ore ad un’intensità di luce del 50%
  • Filtro HaMode
  • Filtro grigio 25%

Per tutte le sorgenti di luce:

  • Filtro bloccaggio luce blu
  • Opzionale: filtro per fluorescenza

Lampada a fessura integrata5
Ampiezze fessura: 0,2 mm, 2 mm, 3 mm, 4 mm
Altezza fessura: 12 mm

Raccordo XY
Range di escursione: max. 61 mm × 61 mm
Centratura automatica con la semplice pressione di un pulsante

Monitor video
Display LCD 22"
Risoluzione: 1.680 × 1.050

Stativo

Carico massimo ammissibile del braccio a molla: quando il microscopio operatorio è collegato al braccio (senza tubo, oculare o lente obiettivo) ed è collegato anche il raccordo XY, sul braccio a molla è possibile applicare accessori supplementari per un peso massimo di 9 kg
OCT intraoperatorio di ZEISS

Motore OCT
SD (dominio spettrale) dell’OCT
Lunghezza d’onda 840 nm
Velocità di scansione 27.000 A-scan al secondo

Parametri di scansione
Profondità A-scan: 2,9 e 5,8 mm nel tessuto
Risoluzione assiale: 5,5 μm nel tessuto
Lunghezza di scansione regolabile da 3 a 16 mm
Rotazione della scansione regolabile a 360°
Modalità di scansione per l’acquisizione dal vivo e per la registrazione

- dal vivo:

  • 1 linea
  • 5 linee
  • retino

- registrazione:

  • 1 linea
  • 5 linee
  • cubo
Gamma ZEISS RESIGHT

Dati meccanici
Range di messa a fuoco con porta-lente LH175: 31 mm (posizione dell’immagine intermedia)
Range di messa a fuoco con porta-lente LH200: 38 mm (posizione dell’immagine intermedia)
Angolo di rotazione del supporto e del sistema di rotazione delle lenti: 0°–360°

Lenti incluse
60 D, 128 D

Peso
ZEISS RESIGHT 500 (manuale): 0,45 kg
ZEISS RESIGHT 700 (motorizzato): 0,50 kg
ZEISS CALLISTO eye Panel PC

Touchscreen
Projected Capacitive Touch (PCT) con rivestimento antiriflesso, antigraffio

Processore

Intel® Core i5 6442EQ 1,9 GHz

Disco rigido
SSD per il sistema operativo, SATA HDD 1 TB per i dati

Display
Schermo piatto integrato da 24" con alta luminosità e ampio angolo di visualizzazione

Segnali video
PAL 576i50; NTSC 480i60; 1080i50; 1080i60
Possibile solo con i modelli di telecamera di Carl Zeiss Meditec AG

Porte
1 × CAN-Bus, 2 × 1 Gigabit Ethernet, 5 × USB 3.0, 1 × equalizzazione del potenziale

Ingresso video
1 × Y/C, 1 × HD-SDI

Uscita video
2 × HDMI

Connettività
Porta ethernet RJ45 10/100 Base-T integrata per il collegamento a ZEISS OPMI LUMERA 700 e alla rete dell’ospedale

Peso
ca. 10 kg
Software ZEISS CALLISTO eye

Versione
3.7
