Microfluídica y nanofluídica
Nanopatterning preciso y captura de imágenes no destructiva y sin carga de futuros dispositivos nanofluídicos
Los dispositivos nanofluídicos le pueden ayudar a estudiar los procesos científicos fundamentales y a demostrar varios mecanismos, como la nanocapilaridad, el transporte de masa en estructuras confinadas y las interacciones entre ADN y proteínas.
Una ventaja de los dispositivos nanofluídicos para estos estudios es su flexibilidad en cuanto a forma y tamaño. Estas características se pueden diseñar con precisión usando haces de electrones e iones, lo cual permite a los científicos adaptar varias propiedades según se requiera. Sin embargo, para fabricar dispositivos nanofluídicos con la precisión necesaria para futuras aplicaciones, las herramientas FIB-SEM estándar distan mucho de ser ideales.
Las herramientas estándar no son suficientes
Por ejemplo, la carga de muestras aislantes en un SEM es un gran problema, ya que distorsiona la imagen. Una solución es depositar un metal conductor en la superficie de la muestra que se va a estudiar, pero esto daña la muestra y hace que después sea inutilizable. Por otra parte, la neutralización de la carga en un SEM significa que puede captar imágenes de muestras nanofluídicas de forma no destructiva y sin recubrirlas con una fina película metálica.
Los instrumentos FIB-SEM tradicionales ya no son suficientes para la investigación actual en nanomateriales. Para impulsar aún más la nanofluídica, es fundamental la capacidad de combinar el excelente rendimiento de captura de imágenes de un SEM con el alto rendimiento de las muestras de FIB. También es importante la capacidad de mejorar su FIB-SEM de forma modular, a medida que sus necesidades crecen. Con este tipo de concepto de plataforma modular, su microscopio puede mantener el ritmo de sus crecientes demandas de investigación.
Necesita las herramientas adecuadas para su investigación
Conclusión: las herramientas que use deben ir al ritmo de la demanda. Para ello, ZEISS mantiene su compromiso de ayudar a los científicos a impulsar la investigación en nanofluídica. Le ofrecemos una captura de imágenes SEM de alto rendimiento y sin daños a bajo kV, combinada con un elevado rendimiento de las muestras de FIB y amplias capacidades de ablación de material.

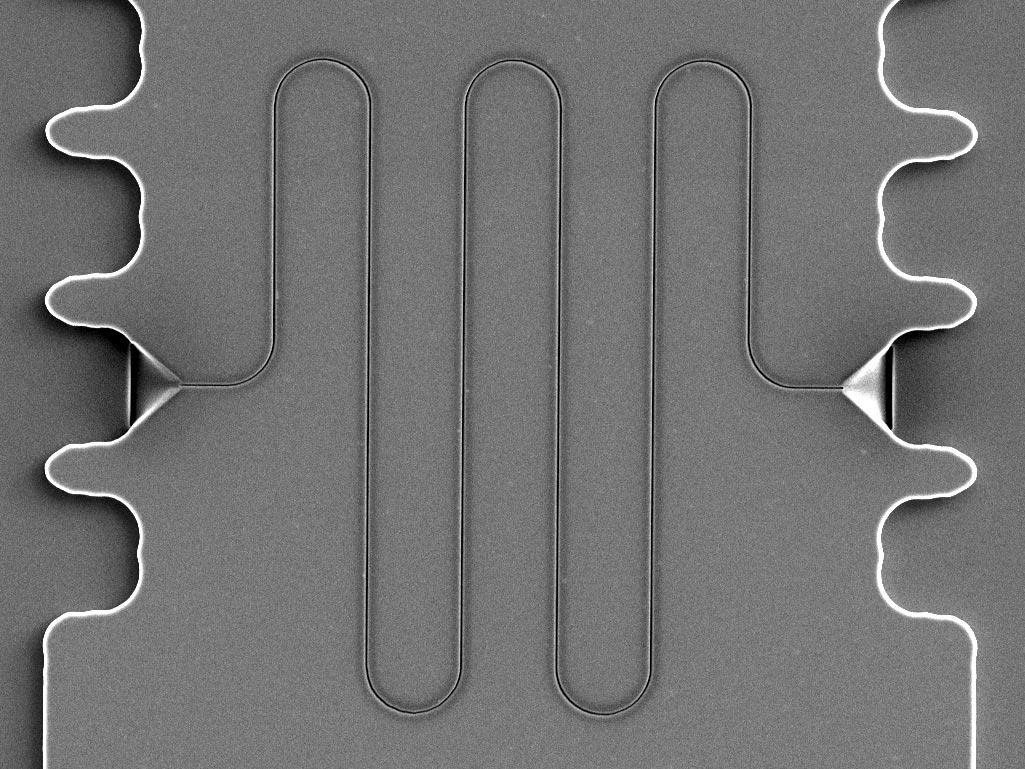

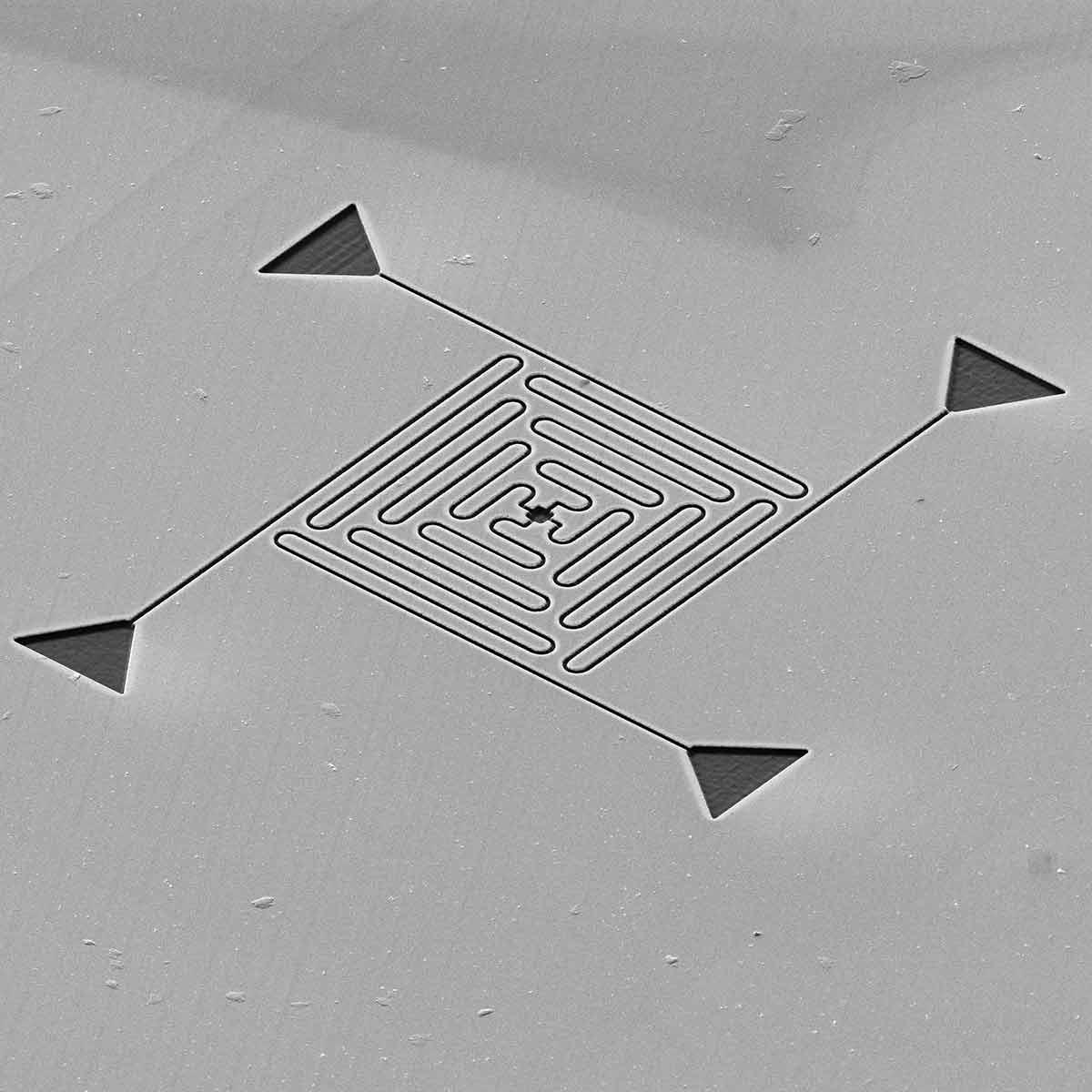

Ejemplos de aplicación
