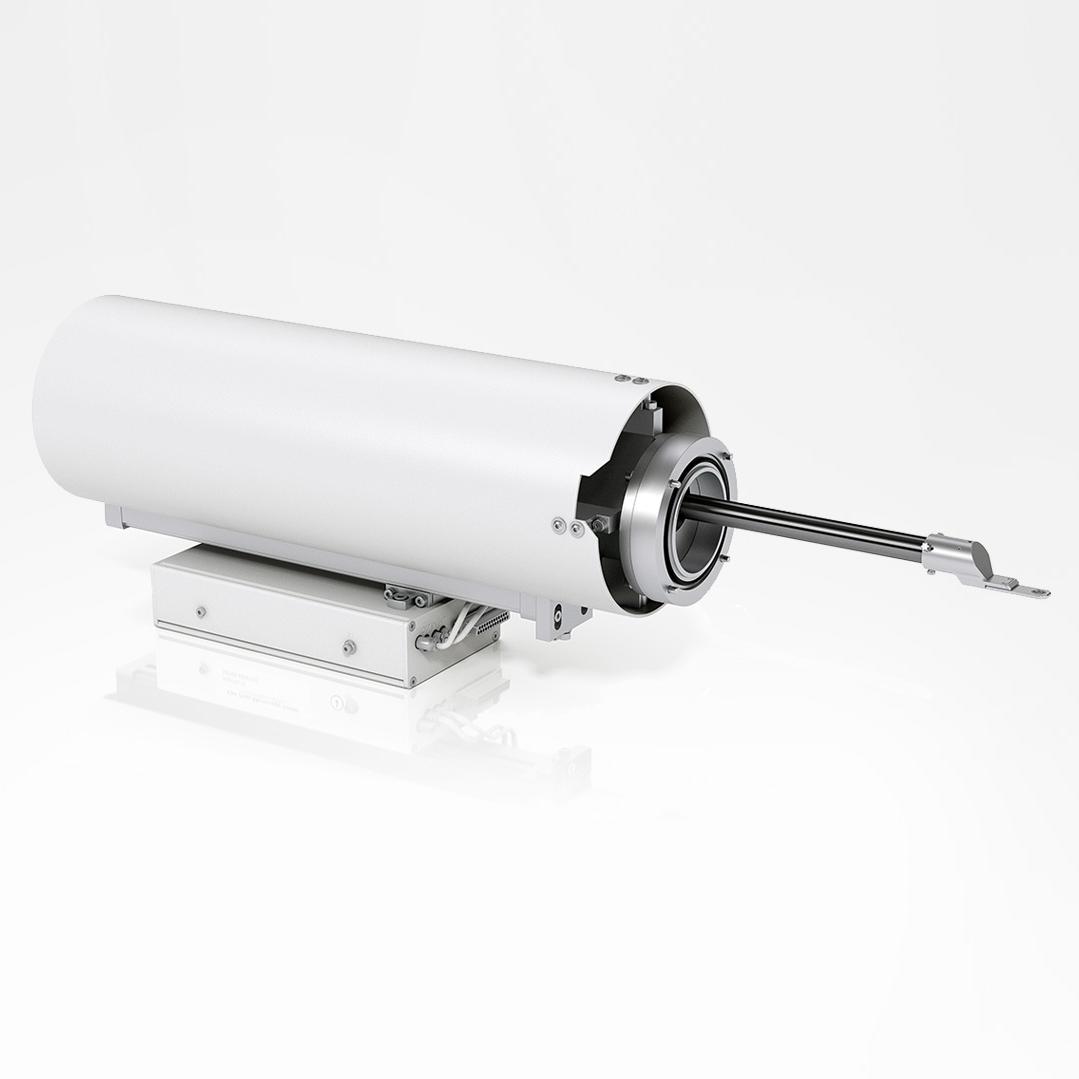

ZEISS Sense BSD Captura de imágenes tipo TEM con su SEM

Los microscopios electrónicos de transmisión (TEM) han sido la elección predilecta para la captura de imágenes ultraestructurales, aunque los microscopios electrónicos de barrido equipados con detectores de electrones por retrodispersión también permiten adquirir imágenes de alta resolución tipo TEM. ZEISS Sense BSD combina una captura de imágenes ultraestructurales de alta resolución con un nuevo grado de eficiencia y calidad de imagen, lo que hace posible una captura de imágenes tipo TEM con su SEM.

  • Apto para muestras biológicas no conductoras con tendencia a la carga.
  • Mejor sensibilidad del detector para la captura de imágenes con alto contraste.
  • Imágenes de alta calidad en menos tiempo.

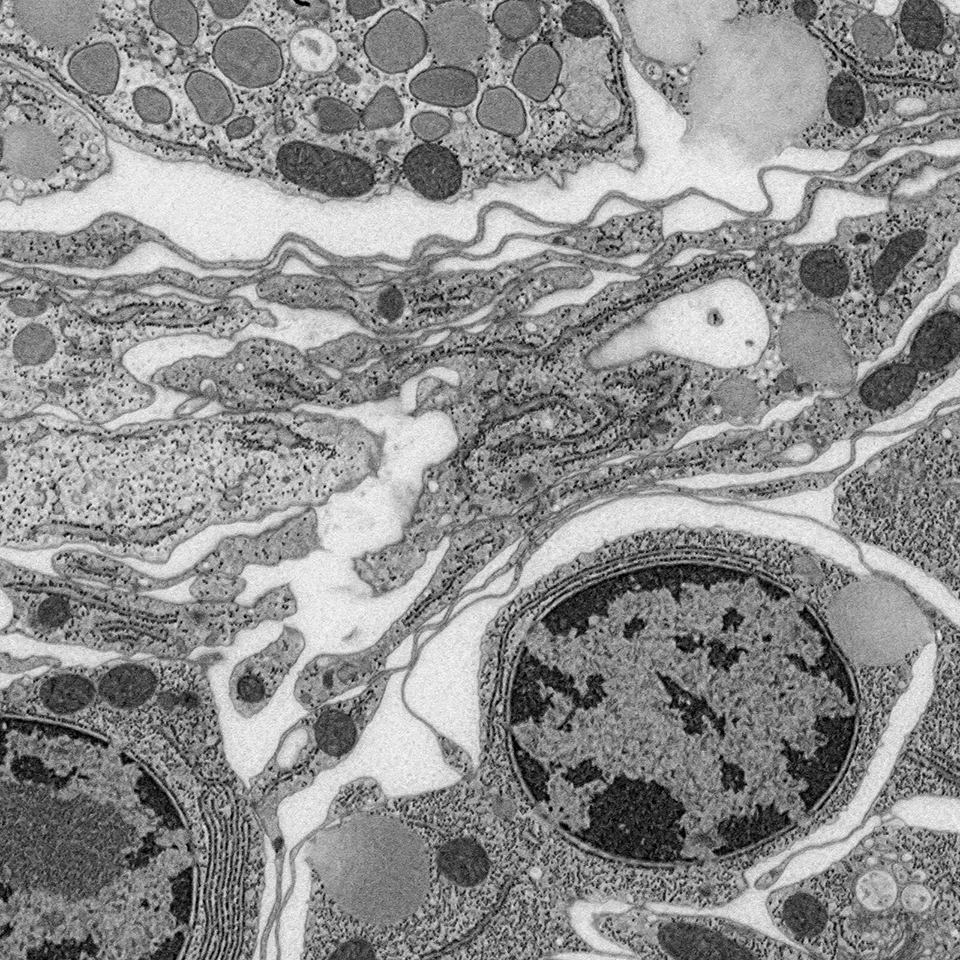

Ultraestructura de Tricellaria inopinata
Ultraestructura de Tricellaria inopinata. Muestra cortesía de Harald Hausen, Centro Sars de Biología Molecular Marina, Universidad de Bergen (Noruega).
Muestra cortesía de Harald Hausen, Centro Sars de Biología Molecular Marina, Universidad de Bergen (Noruega).

Ultraestructura de Tricellaria inopinata

Captura de la ultraestructura con un nuevo grado de velocidad y calidad

Con una mayor sensibilidad del detector, Sense BSD puede detectar cifras muy pequeñas de electrones y convertir señales débiles en imágenes de alto contraste. Ahora es posible adquirir rápidamente imágenes con bajas tensiones de aceleración y bajas dosis de electrones: su muestra biológica se puede captar sin daños y se evita el deterioro de la calidad de imagen provocado por los efectos de carga.​

Leyenda: Ultraestructura de Tricellaria inopinata. Muestra cortesía de Harald Hausen, Centro Sars de Biología Molecular Marina, Universidad de Bergen (Noruega).

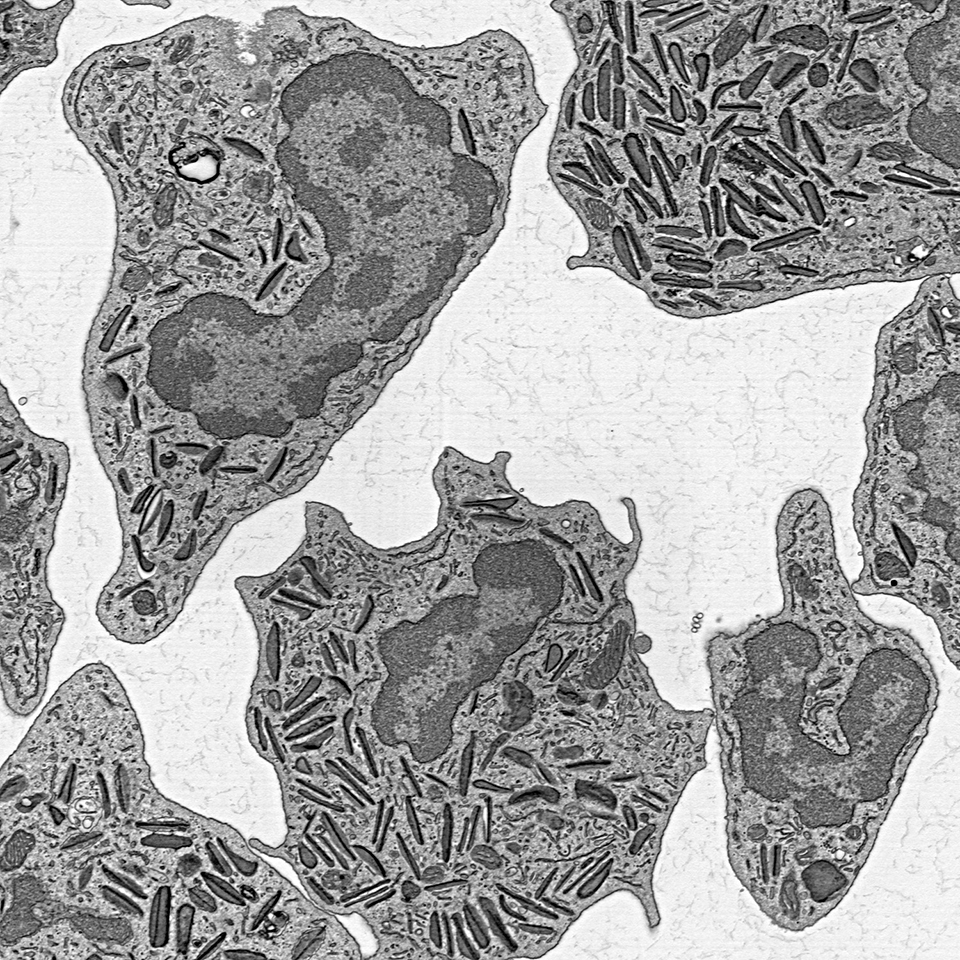

Células inmunitarias aisladas de un pez cebra captadas con ZEISS GeminiSEM y ZEISS Sense BSD (1,5 kV, 88 pA, tamaño de píxel: 3 nm, intervalo de tiempo: 1,6 µs, sesgo de platina).​

Células inmunitarias aisladas de un pez cebra captadas con ZEISS GeminiSEM y ZEISS Sense BSD (1,5 kV, 88 pA, tamaño de píxel: 3 nm, intervalo de tiempo: 1,6 µs, sesgo de platina).​

Adquisición de imágenes individuales en 2D

ZEISS Sense BSD se ha diseñado para la adquisición de imágenes en 2D con alto contraste y elevada resolución. Las bajas tensiones de aceleración y las bajas dosis de electrones evitan daños del haz en las muestras biológicas, y aun así revelan claramente la ultraestructura de tejidos o células. De igual forma, unas condiciones de excitación delicadas evitan los efectos de carga que son una causa del deterioro de la calidad de la imagen.​

Leyenda: Células inmunitarias aisladas de un pez cebra captadas con ZEISS GeminiSEM y ZEISS Sense BSD (1,5 kV, 88 pA, tamaño de píxel: 3 nm, intervalo de tiempo: 1,6 µs, sesgo de platina).

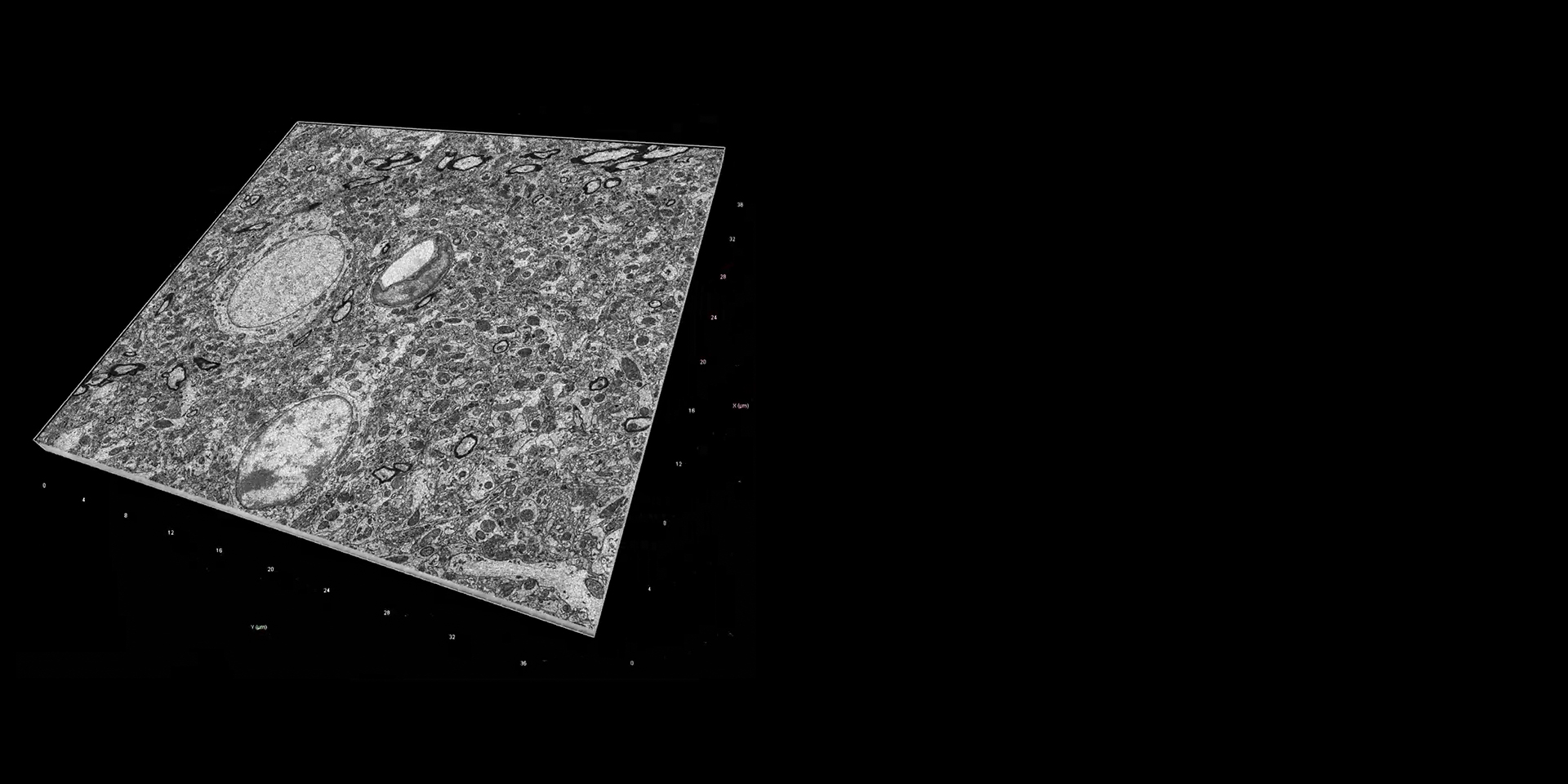

Hipocampo de ratón captado con GeminiSEM y Sense BSD (1,5 kV, tamaño de píxel: 1 nm, intervalo de tiempo: 2 µs).

Adquisición de conjuntos de datos en 3D usando Array Tomography​

Array Tomography es un método para obtener imágenes de secciones seriales de muestras biológicas embutidas en resina y, a continuación, reconstruir un conjunto de datos en 3D a partir de la serie de imágenes. ZEISS Sense BSD cumple a la perfección los requisitos para las secciones de captura de imágenes de muestras biológicas: la elevada sensibilidad del detector permite capturar imágenes con bajos valores de kV y evita daños en la muestra, a la vez que permite una rápida captura de imágenes, ya que se necesitan menos electrones retrodispersados para generar imágenes de alto contraste.​

Leyenda: Hipocampo de ratón captado con GeminiSEM y Sense BSD (1,5 kV, tamaño de píxel: 1 nm, intervalo de tiempo: 2 µs). Muestra cortesía de Mark H. Ellisman, National Center for Microscopy and Imaging Research, Universidad de California San Diego.​

      Descargas

        • ZEISS Sense BSD

          Backscatter Electron Detector for Fast and Gentle Ultrastructural Imaging

          Tamaño de archivo: 6 MB
